Alat - Alat Berat Tambang
Dalam Proses penambangan semua perusahaan tambang yang akan melakukan penambangan tentunya memerlukan alat - alat berat yang akan mempermudah dalam melakukan penambangan. berikut saya coba berbagi dengan mas bro sekalian tentang alat - alat berat yang biasa di gunakan dalam perusahan tambang.
Adapun jenis alat berat yang digunakan.
Misalnya :
1. Dump-truck
Pemuatan – Pengangkutan – Penumpahan – Kembali
2. Bull-dozer
Penancapan blade – penggusuran – Pengangkatan Blade – Memutar
3. Excavator
Penggalian – Ayun bermuatan – Penumpahan – Ayun kosong
4. Dragline
Pelemparan bucket – Pengerukan – Pengangkatan bucket – Ayun bermuatan –
Penumpahan – Ayun kosong
BULLDOZER
1. Alat yang diperlukan
- Pengukur jarak (Met-band)
- Pengukur waktu (Stop-watch)
- Kompas & GPS
- Tabel observasi
2. Data yang diamati
- Jarak gusur dan kondisi lapangan
- Jenis, sifat dan volume material yang digusur
- Waktu edar (CT)
- Dimensi blade
- Perpindahan transmisi
3. Prosedur Kerja
- Siapkan alat yang diperlukan dan pastikan alat- baik.
- Ukur dimensi blade dari bulldozer
- Amati jenis material yang digusur
- Pada saat bulldozer bekerja amati waktu edar dalam tabel observasi.
- Sewaktu bulldozer selesai menggusur, ukur jarak berada dengan ujung tempat kerja bulldozer
- Lakukan beberapa kali pengamatan, sehingga dinyatakan layak / representatif
- Hitung produktifitas dan efisiensi alat
4. Perhitungan Produksi
- Produksi per-siklus q = L x H 2 x a
dimana :
q : Produksi per siklus (m3)
L : Lebar blade (m)
H : Tinggi blade (m)
a : Faktor blade
5. Waktu Edar
CT = FT + GCTR + RT + GCTF
dimana :
CT : Waktu edar (menit)
FT : Waktu mendorong / maju (menit)
GCTR : Waktu mengganti gigi mundur (menit)
RT : Waktu mundur (menit)
GCTF : Waktu mengganti gigi maju (menit)
6. Produksi per-jam CT
Q = q x 60 x E
dimana :
Q : Produksi per-jam (m3/jam)
q : Produksi per siklus (m3)
CT : Waktu edar (menit) 60 : Konversi jam -> menit
E : Efisiensi kerja
SHOVEL-DOZER DAN WHEEL LOADER
1. Alat yang diperlukan
- Pengukur jarak (Met-band)
- Pengukur waktu (Stop-watch)
- GPS
- Tabel Observasi
2. Data yang diamati
- Jenis, sifat dan kondisi material
- Jarak perpindahan / pengangkutan material
- Waktu edar (CT)
- Dimensi bucket
- Pergerakan alat
3. Prosedur Kerja
- Siapkan alat yang diperlukan dan pastikan alat-alat tersebut bekerja dengan baik
- Ukur dimensi bucket atau lihat spesifikasi alat bila tidak ada modifikasi
- Amati jenis material yang dikerjakan dan medan kerjanya
- Pada saat wheel-loader bekerja amati waktu edar dan catat hasil pengamatan
- Pencatatan dilakukan saat pemuatan, pengangkutan, penumpahan, kembali.
- Saat pemuatan material, perhatikan faktor pengisian bucket
- Lakukan beberapa kali pengamatan, sehingga dinyatakan hasil pengamatan layak.
4. Perhitungan Produksi
- Produksi per-siklus
q= q x K 1
dimana :
q : Produksi per siklus (m3)
q :1
Kapasitas munjung (lihat spek. alat) (m3)
K : Faktor pengisian bucket
5. Waktu Edar (lihat ilustrasi)
- Pada pemuatan melintang
Pada pemuatan bentuk V
- Pada muat-angkut
dimana :
CT : Waktu edar (menit)
D : Jarak angkut (m)
F : Kecepatan maju (m/menit)
R : Kecepatan mundur (m/menit)
Z : Waktu mengganti gigi persnelling (menit)

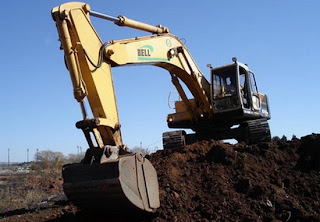

BACK HOE
1. Alat yang diperlukan
- Pengukur jarak (Met-band)
- Pengukur waktu (Stop-watch)
- GPS
- Tabel Observasi
2. Data yang diamati
- Jenis, sifat dan kondisi material
- Jarak perpindahan / pengangkutan material
- Waktu edar (CT)
- Dimensi bucket
- Pergerakan alat
3. Prosedur Kerja
- Siapkan alat yang diperlukan dan pastikan alat-alat tersebut bekerja dengan baik
- Ukur dimensi bucket atau lihat spesifikasi alat (bila tidak ada modifikasi)
- Amati jenis material yang dikerjakan
- Pada saat excavator bekerja amati waktu edar dan catat hasil pengamatan
- Pencatatan dilakukan saat penggalian, ayun bermuatan, penumpahan, ayun kosong, dst.
- Pada saat observasi waktu edar, perhatikan pula isi bucket (peres atau munjung)
- Buat perkiraan volumenya relatif terhadap volume bucket).
- Lakukan beberapa kali pengamatan, sehingga dinyatakan hasil pengamatan layak
- Hitung produktifitas dan efisiensi alat
DUMP-TRUCK
.jpg "DUMP-TRUCK")
1. Alat yang diperlukan
- Pengukur jarak (Met-band / speedo-meter)
- Pengukur waktu (stop-watch)
- Kompas dan GPS
- Alat komunikasi (HT)
- Tabel Observasi
2. Data yang diamati
- Jenis, sifat dan kondisi material
- Jarak perpindahan / pengangkutan material
- Waktu edar (CT)
- Dimensi bucket yang mengisi material dan jumlah pengisian per bak
- Pergerakan alat
3. Prosedur Kerja
- Siapkan alat yang diperlukan dan pastikan alat-alat tersebut bekerja dengan baik
- Pastikan anda telah mengetahui dimensi bucket yang bertugas mengisi material
- Amati jenis material yang dikerjakan
- Pada saat excavator mengisi material ke dalam bak dump-truck
- Amati jumlah pengisian bucket dan kondisi bucket (peres atau munjung).
- Amati pula lama waktu pengisian dan catat hasil pengamatan dalam tabel observasi.
- Pencatatan waktu dilakukan saat pengisian (loading time), pengangkutan (hauling time), manuver untuk penumpahan (spotting dumping time), penumpahan (dumping time), perjalanan kembali (return time), manuver untuk pengisian (spotting loading time), dst.
- Lakukan beberapa kali pengamatan, sehingga dinyatakan hasil pengamatan layak
- Hitung produktifitas dan efisiensi alat
- Agar data observasi ini dapat digunakan pula untuk mendapatkan sinkronisasi alat, usahakan awal pengamatan waktu edar dump-truck bersamaan dengan awal pengamatan waktu edar alat gali-muat.
